DETERMINACIÓN DEL VALOR «U» DE TRANSMITANCIA TÉRMICA

Transmitancia térmica VERUS. Determinación del valor

Como consecuencia de las obras de reforma y rehabilitación para mejora de la eficiencia energética, cada vez nos solicitan más la determinación del valor “U” o transmitancia térmica para cerramientos. Disponemos de la última tecnología para su determinación

Detalles de la determinación de Transmitancia Térmica

Definición del valor "U"

La transmitancia térmica (U, pero denominada también como Valor U en algunos lugares) es la medida del calor que fluye por unidad de tiempo y superficie, transferido a través de un sistema constructivo, formado por una o más capas de material, de caras plano paralelas, cuando hay un gradiente térmico de 1°C (1 K) de temperatura entre los dos ambientes que éste separa.

En el Sistema Internacional se mide en unidades W/m²K. Su valor incluye las resistencias térmicas superficiales de las caras del elemento constructivo, es decir, refleja la capacidad de trasmitir calor de un elemento constructivo en su posición real en el edificio. Cuanto menor sea el valor U, menor será el paso de energía entre ambas caras, y por tanto mejor las capacidades aislantes del elemento constructivo.

Transmitancias térmicas máximas

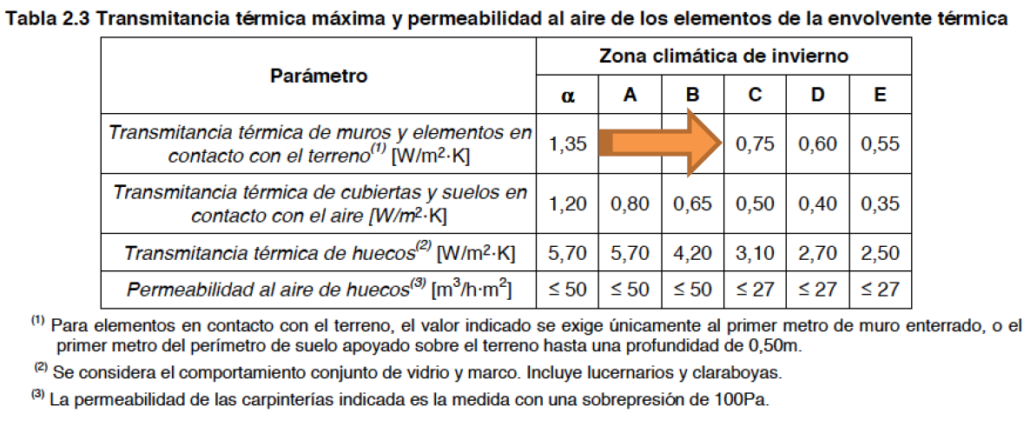

Las transmitancias térmicas máximas de la envolvente térmica de un edificio están limitadas en el Código Técnico de la Edificación, en el documento DBE-HE-1, tabla 2.3, en función de la Zona Climática en la que se encuentre el edificio analizado.

Descripción del ensayo

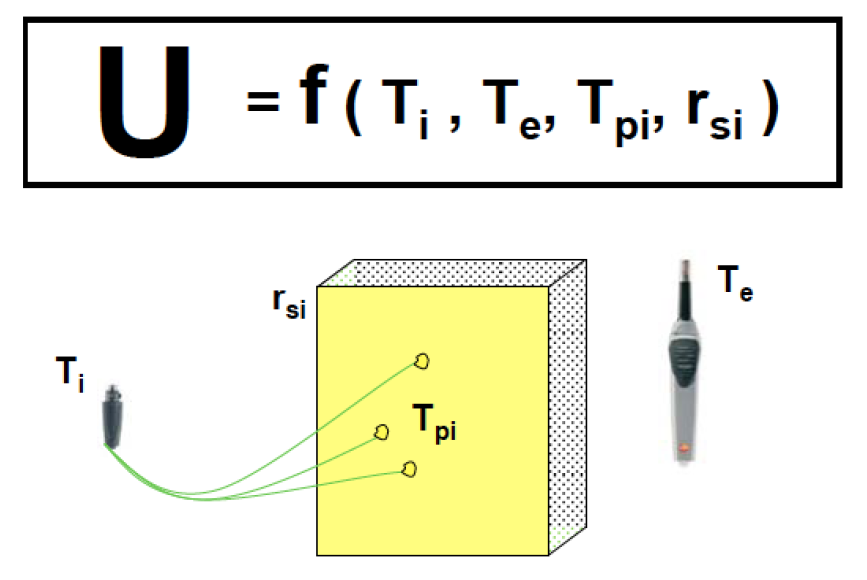

Partiendo de que la transmitancia térmica U es la cantidad de calor que fluye por unidad de tiempo y superficie a través de un cerramiento concreto de un edificio cuando existe un gradiente térmico de temperatura entre el ambiente interior y exterior de 1°C (1 K) de temperatura entre los dos ambientes que éste separa, podemos deducir que el valor U es función de la temperatura interior (Ti), de la temperatura exterior (Te), de la temperatura superficial interior del paramento (Tpi), y de la resistencia térmica superficial correspondiente al aire interior (Rsi)

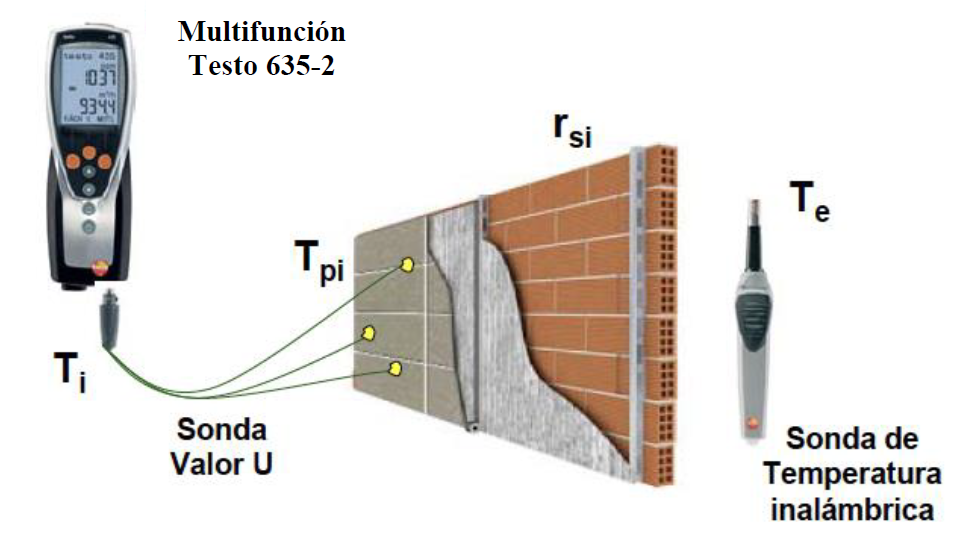

Para realizar el ensayo y determinar estos parámetros se ha utilizado un Instrumento multifunción Testo 635-2, con una sonda de radio para medir la temperatura exterior, una sonda para medir la temperatura interior, y una sonda triple para medir la temperatura superficial del cerramiento. Las sondas se disponen tal y como se indica en el siguiente esquema:

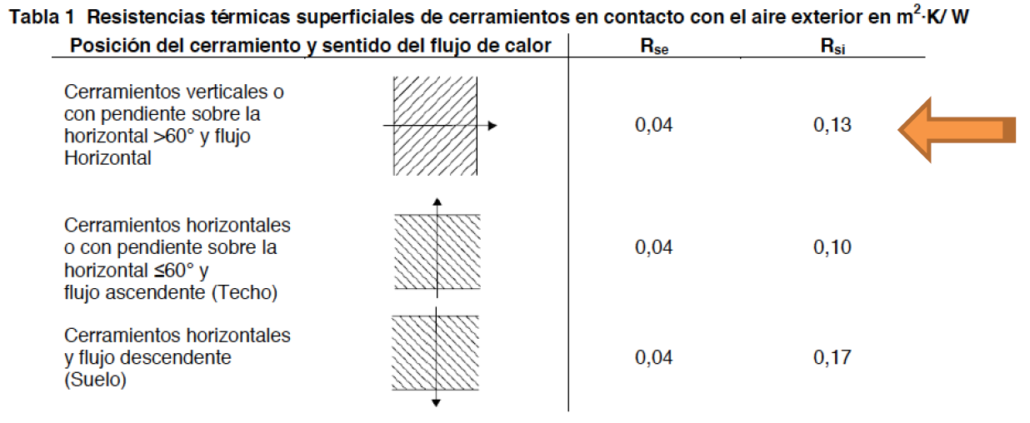

En el equipo de medida, se configuran los valores de resistencias térmicas superficiales correspondientes al aire interior y exterior respectivamente, de acuerdo a la posición del cerramiento, dirección del flujo de calor y su situación en el edificio, conforme a la Tabla 1 del Documento de Apoyo al DB HE/1:

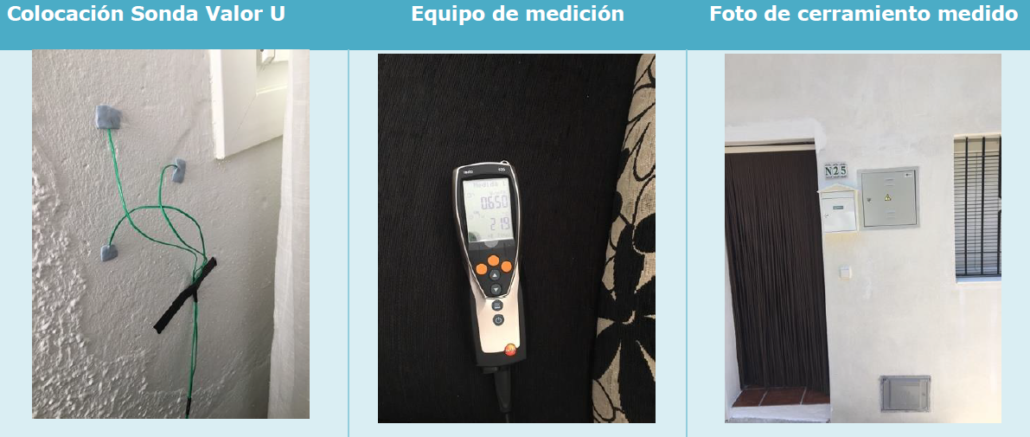

Una vez programado el equipo y colocadas y fijadas las sondas, se establece un protocolo de medición, estableciendo la duración de la medida y el número de muestreos.

Para que el Valor U de transmitancia térmica obtenido sea óptimo se deben dar las siguientes condiciones durante la medición:

Debe existir una clara diferencia de temperatura entre el interior y el exterior.
La estancia o edificio debe estar aclimatado y la temperatura interior debe ser estable (estado estacionario).
El instrumento de medida debe estar protegido de cualquier radiación directa de frío o calor, corrientes de aire, etc.
El instrumento se debe colocar a una altura similar a la sonda de Valor U (sonda adherida al cerramiento).
El instrumento se debe colocar a más de 30 cm de distancia del cerramiento a medir.
No se debe tocar el conector de la sonda de Valor U durante la medición.

Especificaciones del Equipo de Medida y sondas utilizadas

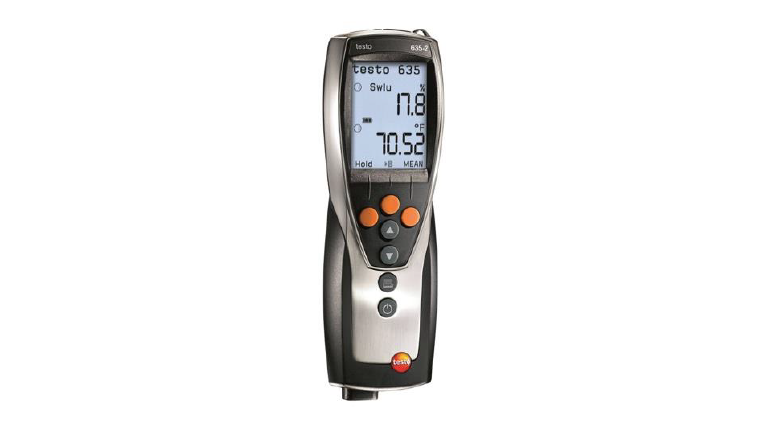

Equipo Multifunción Testo 635-2

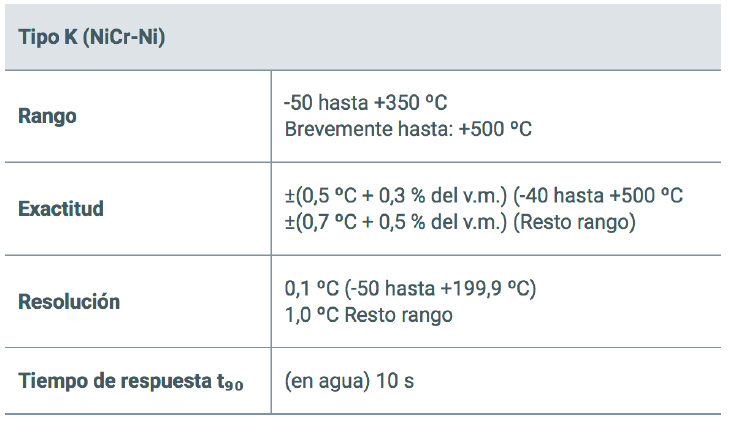

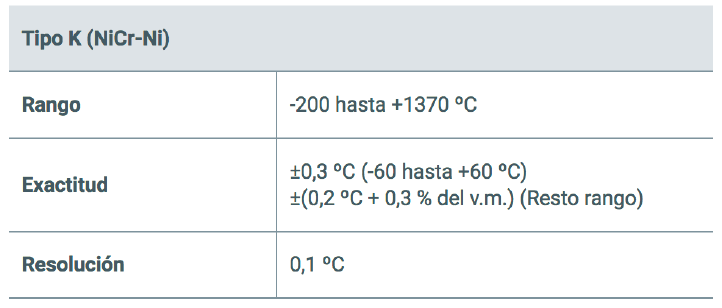

Rango de uso del equipo, exactitud y resolución:

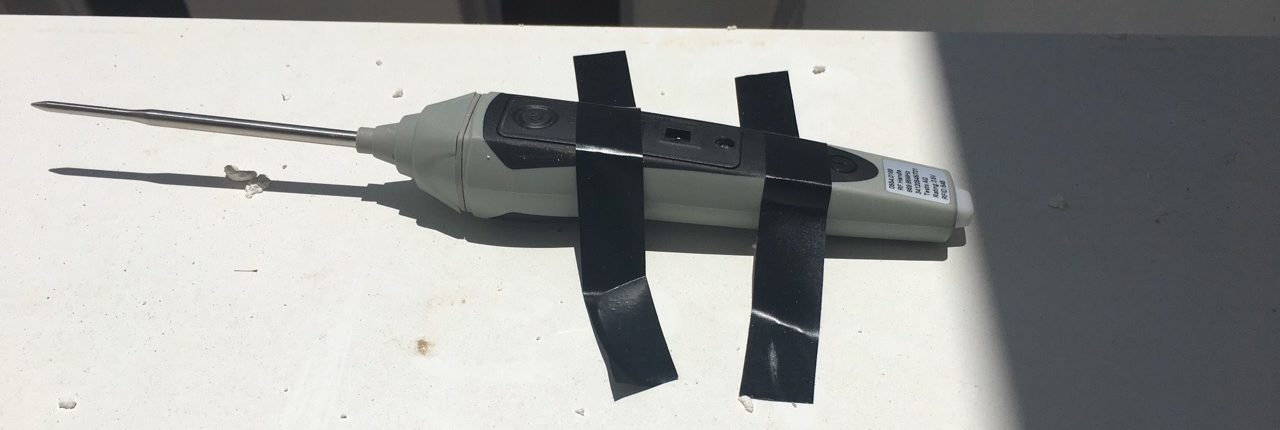

Sonda de temperatura exterior:

¿Que obtiene el cliente? Informe de resultados

El cliente obtiene un informe de Determinación del valor «U» de transmitancia térmica de su vivienda, en el que como resultado final se obtiene el Valor «U» promedio. El informe dispone de la siguiente estructura:

Antecedentes
Metodología para la determinación del valor «U» de transmitancia
- Definición del Valor «U»
- Transmitancias térmicas máximas
- Descripción del ensayo
- Especificaciones del Equipo de Medida, sondas utilizadas y certificado de calibración
Ensayo de transmitancia térmica – Valor «U»

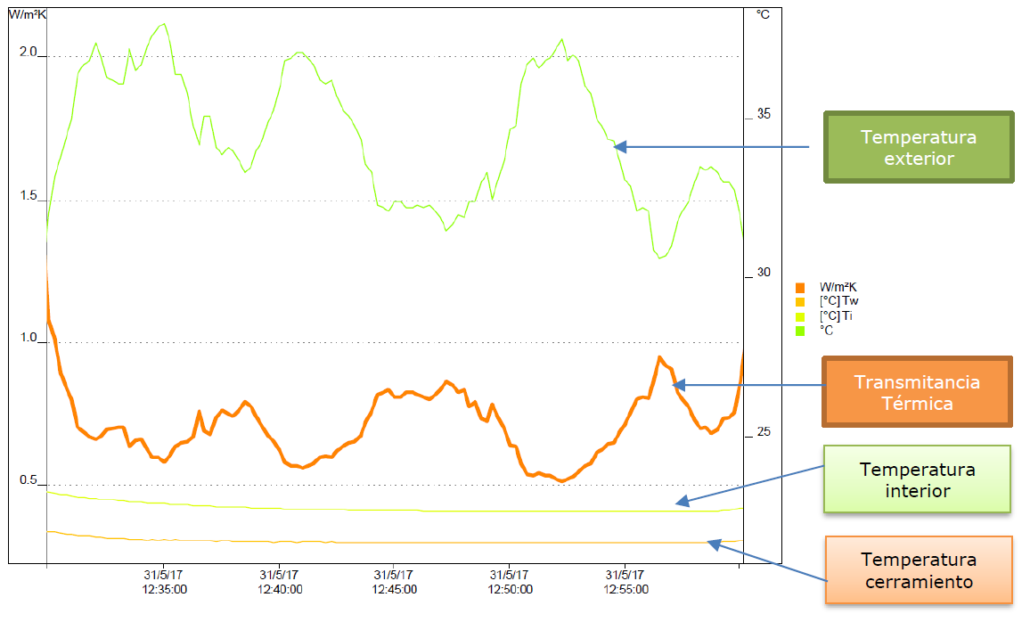

- Gráfica del ensayo
- Tabla de medidas
- Resultado y conclusiones
